Prodlužovací a kompenzační kabely
Prodlužovací vedení: vyrábějí se z vodičů stejného jmenovitého složení jaké má odpovídající termoelektrický článek, označují se písmenem X za označením termoelektrického článku, např. JX, a také z vodičů dle GOST a označují se konkrétním typem materiálu vodičů.
Kompenzační vedení: vyrábějí se z vodičů jiných než je termočlánek, ale s velmi podobnými termoelektrickými vlastnostmi. Označují se písmenem C za označením termočlánku, např. KC. Pro jeden typ termočlánku mohou být různé slitiny, které se odlišují přídavnými písmeny, např. KCA a KCB
|

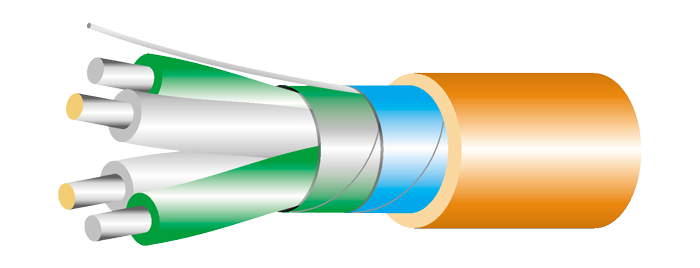

KX-1-1-F-V
kompenzační vedení stíněné ohniodolné bezhalogenové
| Konstrukce |
| 1. Jádro |
termoelektrická dvojice typu J dle IEC 60584
+ NiCr
- Ni |
| 2. Ohniodolná bariéra |
skloslídová páska |
| 2. Izolace |
XLPE |
| 3. Duše |
žíly stočeny do prvku a prvky polohově laněny v duši
|
| 4. Stínění |
ovin AlPET folií + CuSn příložný drátek |
| 5. Plášť |
oheň nešířící bezhalogenová polymerní směs |
| |
|
| Technické parametry |
| Jmenovité napětí: |
500 V |
| Zkušební napětí mezi žilami: |
2000 V |
| Zkušební napětí mezi žilou a stíněním: |
750 V |
| Izolační odpor: |
> 1000 MΩ.km |
| Teploty okolí (pevné uložení): |
-40°C až +90°C |
| Teploty okolí (během instalace): |
-5°C až +50°C |
| Minimální poloměr ohybu(pevné uložení): |
10D |
| |
|
| Základní charakteristiky: |
|
| Samozhášivý: |
EN 60332-1-2 |
| Odolný proti vertikálnímu šíření plamene: |
EN 50266-2-2 kat A |
| Ohniodolný: |
IEC 60331-23 |
| Bezhalogenové, nízká korozivita plynů při hoření: |
IEC 60754-2 |
| Nízká hustota kouře při hoření: |
IEC 61034-2 |
| Barevné značení žil: |
zeleno-bílé číslované páry |
| Barva pláště: |
oranžová |
Použití:
V měřících obvodech, kde jsou kladeny vysoké nároky na ochranu osob, zařízení, konstrukcí a materiálů např v rafinačních provozech, v elektrárnách. Elektrostatické stínění zajišťuje ochranu proti elektrickému rušení.
Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle IEC 60079-11.
 Výrobek je v souladu se směrnicí EU 73/023/EEC pro nízké napětí.
|
|

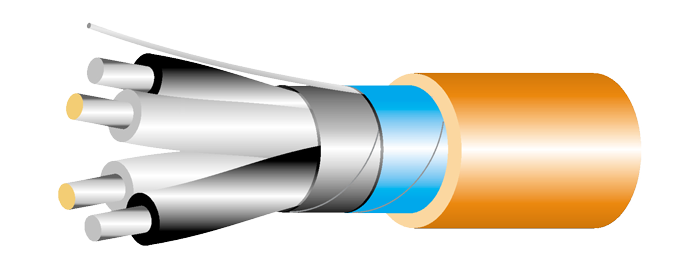

JX-1-1-F-R
kompenzační vedení stíněné oheň nešířící bezhalogenové
| Konstrukce |
| 1. Jádro |
termoelektrická dvojice typu J dle IEC 60584
+ NiCrSi
- NiSi |
| 2. Izolace |
XLPE
|
| 3. Duše |
žíly stočeny do prvku a prvky polohově laněny v duši |
| 4. Stínění |
ovin AlPET folií + CuSn příložný drátek |
| 5. Plášť |
oheň nešířící bezhalogenová polymerní směs |
| |
|
| Technické parametry |
| Jmenovité napětí: |
500 V |
| Zkušební napětí mezi žilami: |
2000 V |
| Zkušební napětí mezi žilou a stíněním: |
750 V |
| Izolační odpor: |
> 1000 MΩ.km |
| Teploty okolí (pevné uložení): |
-40°C až +90°C |
| Teploty okolí (během instalace): |
-5°C až +50°C |
| Minimální poloměr ohybu(pevné uložení): |
10D |
| |
|
| Základní charakteristiky: |
|
| Samozhášivý: |
EN 60332-1-2 |
| Odolný proti vertikálnímu šíření plamene: |
EN 50266-2-2 kat A |
| Bezhalogenové, nízká korozivita plynů při hoření: |
IEC 60754-2 |
| Nízká hustota kouře při hoření: |
IEC 61034-2 |
| Barevné značení žil: |
černo-bílé číslované páry |
| Barva pláště: |
oranžová |
Použití:
V měřících obvodech, kde jsou kladeny vysoké nároky na ochranu osob, zařízení, konstrukcí a materiálů např v rafinačních provozech, v elektrárnách. Elektrostatické stínění zajišťuje ochranu proti elektrickému rušení.
Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle IEC 60079-11.
Výrobek je v souladu se směrnicí EU 73/023/EEC pro nízké napětí.
|
