Použití

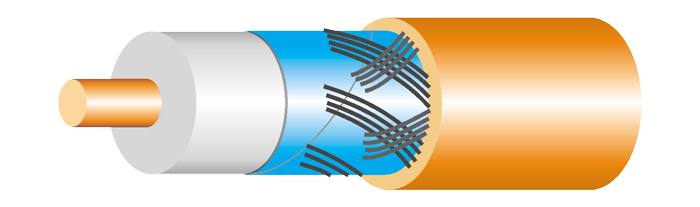

Koaxiální kabely s rozmanitými vlastnostmi jsou používány k přenosu vysokofrekvenčních signálů, počítačové, rádiové a televizní přenosy

Koaxiální kabely bezhalogenové s požární odolností jsou používány všude tam, kde jsou kladeny vysoké nároky na ochranu osob, zařízení, konstrukcí a materiálů např. ve veřejných prostorách, nákupních centrech, v nemocnicích, v hotelech, tunelových stavbách. Lze je využít v prostředí suchém i vlhkém.

Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle IEC 60079-11.





Koaxiální kabely z PVC

označení kabelu

VCEKY

VCEKY

VCCKY

VCCKY

VCCKY

VCEJY

VCEJY

VCCJY

VCCJY

VCCJY

VLCAY

VSESY



75-3,7

75-4,8

75-3,7

75-4,8

75-7,25

75-3,7

75-4,8

75-3,7

75-4,8

75-7,25

50-9

50-2,95

porovnávací možnost

RG 59

RG 6

RG 59

RG 6

RG 11

RG 59

RG 6

RG 59

RG 6

RG 11

-

RG 58

průměr vnitřního jádra
(mm)

0,6

0,75

0,8

1,1

1,6

0,6

0,75

0,8

1,1

1,6

3,3

0,9

provedení vnitřního jádra

Cu drát

Cu drát

Cu drát

Cu drát

Cu drát

Cu drát

Cu drát

Cu drát

Cu drát

Cu drát

Cu lanko 7x1,12 mm

CuSn lanko 19x0,18mm

materiál dielektrika

plný PE

plný PE

pěna

pěna

pěna

plný PE

plný PE

pěna

pěna

pěna

pěna

plný PE

průměr dielektrika
(mm)

3,7

4,8

3,7

4,8

7,25

3,7

4,8

3,7

4,8

7,25

9

2,95

vnější vodič

obložení AlPET folií + obložené CuSn drátky

obložení AlPET folií + obložené CuSn drátky

obložení AlPET folií + obložené CuSn drátky

obložení AlPET folií + obložené CuSn drátky

obložení AlPET folií + obložené CuSn drátky

obložení AlPET folií + oplet CuSn drátky (40%)

obložení AlPET folií + oplet CuSn drátky
(40%)

obložení AlPET folií + oplet CuSn drátky
(40%)

obložení AlPET folií + oplet CuSn drátky
(40%)

obložení AlPET folií + oplet CuSn drátky
(40%)

obložení Cu drátky 0,6 mm

CuSn oplet (95%) z drátků 0,15 mm

materiál pláště

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

průměr pláště
(mm)

6,0

7,0

6,0

6,9

10,3

6,0

6,9

6

6,9

10,3

12,5

5

vlnová impedance
(Ω)

75±5

75±3

75±5

75±5

75±5

75±5

75±5

75±5

75±5

75±5

50±3

50±2

kapacita
(pF/m)

67

67

53

53

53

67

67

53

53

53

76

103

činitel zkrácení

0,66

0,66

0,83

0,83

0,83

0,66

0,66

0,83

0,83

0,83

0,83

0,66

útlum při 20 °C, 200 MHz (dB/100 m)

14,2

11,5

11,9

9,3

6,3

14,2

11,5

11,9

9,3

6,3

4,7

24

útlum při 20 °C, 400 MHz (dB/100 m)

22,0

17,6

17,2

13,2

9,4

21,9

17,6

17,2

13,2

9,4

7,8

36

útlum při 20 °C, 800 MHz (dB/100 m)

34,0

26,0

25,5

19,5

14,0

33,8

25,9

25,5

19,5

14,0

12,4

51

útlum při 20 °C, 1700 MHz (dB/100 m)

55,0

39,6

38,2

30,1

22,0

55

39,6

38,2

30,1

22,0

20,4

-

min. poloměr ohybu (mm)

25

30

25

30

100

60

70

60

70

100

125

40

max. povolený tah (N)

60

70

50

60

80

60

65

50

60

80

400

50

hmmotnost kabelu
(g/m)

40

60

40

60

108

46

73

41

64

108

270

40

poznámka



























Koaxiální kabely bezhalogenové oheň nešířící a ohniodolné



označení kabelu

VCCJE-R

VCCJE-R

VCXOE-R

VCXOE-R

VBXAAAE-V/LOCA



75-3,7

75-4,8

75-3,7

75-4,8

50-7,25 EMC

porovnávací možnost

RG 59

RG 6

RG 59

RG 6

kabel pro měření neutronového toku

průměr vnitřního jádra
(mm)

0,8

1,1

0,6

0,75

2,3

provedení vnitřního jádra

Cu drát

Cu drát

Cu drát

Cu drát

CuAg lanko 7x0,75 mm

materiál dielektrika

pěna

pěna

XLPE

XLPE

XLPE + skloslídová páska

průměr dielektrika
(mm)

3,7

4,8

3,7

4,8

7,25

vnější vodič

obložení AlPET folií + oplet CuSn drátky
(40%)

obložení AlPET folií + oplet CuSn drátky (40%)

oplet Cu drátky (90%)

oplet Cu drátky (90%)

oplet (90 %) z CuAg drátků 0,15 mm
ovin páskou z niklové oceli
oplet (90 %) z CuAg drátků 0,15 mm
ovin páskou z niklové oceli
oplet (90 %) z CuAg drátků 0,15 mm
ovin AlPET folií (Al navrch)
ovin AlPET folií
ovin sklotextilní páskou

materiál pláště

HFFR směs

HFFR směs

HFFR směs

HFFR směs

sesíťovaná HFFR směs

průměr pláště
(mm)

6,0

6,9

6,0

7,0

14,2

vlnová impedance
(Ω)

75±5

75±5

75±5

75±3

50±2

kapacita
(pF/m)

53

53

67

67

101

činitel zkrácení

0,83

0,83

0,66

0,66

0,66

útlum při 20 °C, 200 MHz (dB/100 m)

11,9

9,3

14,2

11,5

10,2

útlum při 20 °C, 400 MHz (dB/100 m)

17,2

13,2

22,0

17,6

15,0

útlum při 20 °C, 800 MHz (dB/100 m)

25,5

19,5

34,0

26,0

23,0

útlum při 20 °C, 1700 MHz (dB/100 m)

38,2

30,1

55,0

39,6

36,6

min. poloměr ohybu (mm)

48

55

48

55

140

max. povolený tah (N)

50

60

60

70

150

hmmotnost kabelu
(g/m)

44

60

40

60

370

poznámka

oheň nešířící bezhalogenový

oheň nešířící bezhalogenový

oheň nešířící bezhalogenový

oheň nešířící bezhalogenový

ohniodolný bezhalogenový
