JCYFY
slaboproudý kabel z PVC

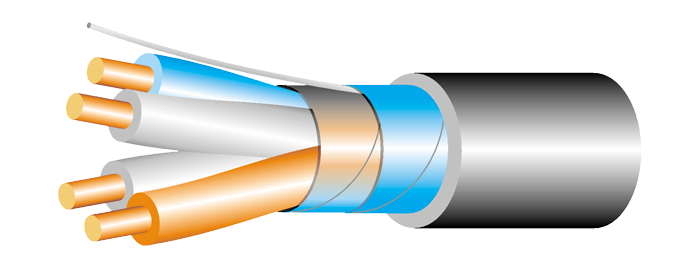

| Konstrukce |
| 1. Jádro |
Cu jádro třídy 1,2 nebo 5 dle IEC 60228 |
| 2. Izolace |
PVC |
| 3. Duše |
ovin PET fólií |
| 4. Stínění |
ovin AlPET folií + CuSn příložný drátek |
| 5. Plášť |
PVC |
| |
|
| Technické parametry |
| Jmenovité napětí: |
500 V AC |
| Zkušební napětí mezi žilami: |
2000 V AC 1 min |
| Teploty okolí (pevné uložení): |
-30°C až +70°C |
| Teploty okolí (během instalace): |
-5°C až +50°C |
| Minimální poloměr ohybu(pevné uložení): |
10D |
| |
|
| Základní charakteristiky: |
|
| Samozhášivý: |
EN 60332-1-2 |
| Barevné značení žil: |
IEC 60189-2 ed.4 nebo černo-bílé číslované páry |
| Barva pláště: |
černá |
Použité materiály neobsahují nebezpečné látky a splňují směrnici RoHS č. 2002/95/ES
Použití:
Pro přenos analogových a digitálních signálů ve vnitřních telekomunikačních instalacích. Elektrostatické stínění zajišťuje ochranu proti elektrickému rušení. Lze je využít v prostředí suchém i vlhkém ale také pro vnější instalace na stěnách budov i pod omítku.
Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle IEC 60079-11.
Nejběžnější odvozené varianty:
JCYFY /st/ - se samostatně stíěnými prvky
prvkem může být žíla, pár, trojka, čtyřka; standardní barevné značení je potom:
HD 308 S2 pro žilovou variantu
páry s černou a bílou žilou, číslovány
trojky s černou, bílou a rudou žilou, číslovány
čtyřky s černou, bílou, rudou a hnědou, číslovány
 Výrobek je v souladu se směrnicí EU 73/023/EEC pro nízké napětí.
|
