1-CYKFY
silový kabel z PVC s měděným stíněním, splňuje požadavky EMC

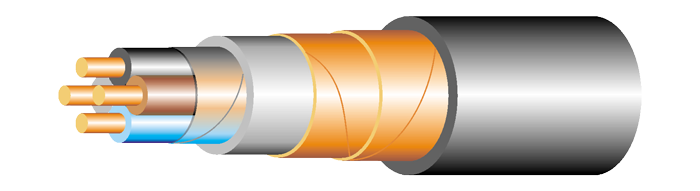

| Konstrukce |
| 1. Jádro |
Cu jádro třídy 1 nebo 2 dle IEC 60228 |
| 2. Izolace |
PVC |
| 3. Duše |
ovin PET fólií |
| 4. Výplň |
PVC |
| 5. Stínění |
dvojitá protisměrně ovinutá Cu folie |
| 6. Plášť |
PVC |
|
|
| Technické parametry |
| Jmenovité napětí U0/U: |
0,6/1 kV AC
|
| Nejvyšší napětí soustavy Um: |
1,2 kV AC
|
| Zkušební napětí mezi žilami: |
4 kV AC 5 min
|
| Zkušební napětí mezi žilou a stíněním: |
4 kV AC 5 min
|
| Teploty okolí (pevné uložení): |
- 30°C až + 70°C
|
| Teploty okolí (během instalace): |
-5°C až +50°C
|
| Minimální poloměr ohybu(pevné uložení): |
10D
|
|
|
| Základní charakteristiky: |
|
Samozhášivé PVC:
|
EN 60332-1-2 |
Barevné značení žil:
|
HD 308 S2
|
| Barva pláště: |
černá |
Použité materiály neobsahují nebezpečné látky a splňují směrnici RoHS č. 2002/95/ES
Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle IEC 60079-11.
Použití:
Silové kabely s měděným stíněním se používají zejména v rozvodnách VN a VVN, pro spojení v systémech, kde se požaduje odolnost proti rušení (EMC), v obvodech impulsních napájení s frekvenčními měniči a všude tam, kde je zvýšený požadavek proti pronikání nebo vyzařování rušivých signálů. Lze je využít v prostředí suchém i mokrém i pro uložení do země.
Kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle IEC 60079-11.
Nejběžnější odvozené varianty:
1-CYKY silový kabel z PVC bez stínění
Poznámka: další odvozené varianty viz kódové značení silových kabelů
|
